大城市配电网单相接地故障快速处置应用案例

为更好地落实国家有关深入贯彻创新驱动和科技强企战略的政策，将科技创新作为推动企业可持续发展的源动力，引导城市配电网运维的创新型技术和应用方向，推动配电网设备创新型技术的研发和实用化，加快推进泛在电力物联网建设。中国电机工程学会农村电气化专委会与国家电网北京公司设备部组织召开“2019北京配电网运维新技术研讨会议”，展示近年内在配电网建设和改造工程中研发和采用的创新型技术和产品，交流和研讨配电网工程中取得的成功经验和存在的疑难问题。

北京丹华昊博电力科技有限公司在会中做了《配电网单相接地故障快速处置应用》的报告。

确定2019至2020年工作方向：稳妥推进中性点接地方式改造，推广接地选线跳闸技术，利用配电自动化设备实现单相接地故障的就近快速隔离，全面提升大城市配电电缆单相接地故障快速处置能力，杜绝因配电电缆单相故障接地引发的电缆通道火宅及大面积停电事故。

案例介绍

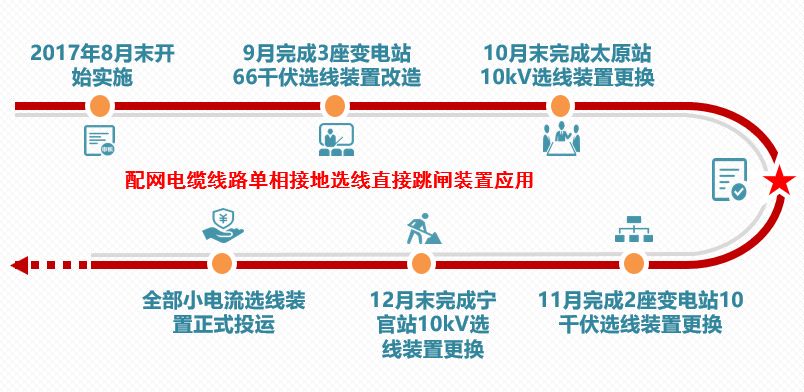

2017年国网沈阳供电公司按照《国网设备部关于加强高压电缆通道内中性点非有效接地方式电力电缆运维管理的通知》及省公司相关工作要求，选定位于沈阳市城区的中心位置的220kV劝工变电站、220kV太原变电站、220kV顺城变电陆、220kV宁官变电站四座变电站开展小电流选线跳闸技术应用的试点工作。在10kV侧装配KA2003-DH系列小电流接地选线跳闸装置，实现电缆线路单相接地故障选线跳闸功能。

截至2019年6月30日最新统计，4座变电站的小电流接地选线跳闸装置共计动作跳闸53次，其中45次跳闸发现故障点，7次跳闸为瞬时故障，1次跳闸为选线错误，正确动作率为98%。

运行结果：

设备运行时间：1年7个月

发生跳闸53 次，正确动作率98%

建三江10kV配电网以架空网为主，电网主要负荷为农田灌溉及居民用电，若发生单相接地故障不及时处理，极容易造成人畜触电，农用机械损毁等严重事故。自2011年起，建三江电业局已成功投运30余套小电流接地选线跳阐保护装置，根据农田灌溉和居民用电区别设置功能，可有效解决农村配电架空网单相接地故障处理，保护了供电系统的安全可靠运行，为调度提供分析依据。

据统计，自2015年4月以来，共发生实际接地故障300余次，小电流接地选线跳闸保护装置均正确选线，隔离故障线路。2015年5月15日，光明站所辖线路区域，农户在农田种水稻，恰逢电线杆倒塌，小电流接地选线装置及时动作跳闸，保护农户的生命安全。

运行结果：

设备运行时间: 7年6个月

发生接地故障300余次，正确动作率100%

丹华昊博将对已实施配电电缆网单相接地故障快速处理解决方案的密切跟踪运行情况，积累运行经验。按照月度进行分析总结，对选线错误的情况进行分析，查找原因，并反馈给丹华昊博选线事业部，共同研讨，不断积累运行经验，对存在的问题积极整改，不断提高装置的正确动作率。

接下来开展66kV变电站10kV线路选线跳闸、220kV变电站66kV线路选线跳闸试点工作，加强小电流接地选线跳闸装置管理工作。联合调控中心制定小电流接地选线跳闸装置的运行管理规定，将其作为变电站主设备进行管理，保证设备安全稳定运行。
