配网自动化系统“微服务”---接地故障算法服务器

发布日期:2023-06-08 信息来源:丹华昊博

当前有些区域虽然安装了大量故障指示器,FTU、DTU等终端产品,也部署了配电自动化主站,且各终端录波数据都已上传到配电自动化主站,但现有配电自动化主站接地算法存在局限性,实际工程中,配电自动化主站并未对FTU、DTU、故障指示器等终端上传的单相接地故障波形进行分析,仅接收这些终端上传的接地告警信号,没有通过波形分析进一步验证接地故障的真实性;同时, 配电自动化主站在推送接地告警服务时,没有提供明确的接地告警信息,需要操作人员实时登陆配电自动化主站查看SOE信息,由于告警信息多,且没有直接告知是哪个位置发生的接地故障,人机交互体验感差,不能快速有效获得接地故障信息,无法及时有效处理接地故障。

01

接地故障算法服务器的“诞生”

专注----为电网做点实事

秉承DHHB创始人杨以涵教授“为电网做点实事”的理念,从1985年就开始专注研究故障处理方面的技术,多年与华北电力大学合作进行故障技术的研究模型搭建以及海量累积的珍贵现场故障波形数据,希望为电网“故障处理技术”的研究做一点“实事”




需求----“故障定位系统”的探索

DHHB的一张名片“KA2003-DH选线系列产品”在电网中有较好的应用效果,但是随着电网整体管理要求不断提高,单一的产品无法系统解决问题的现实越来越明显,很多DHHB用户反馈希望把各类设备故障信息管理起来。

于是从2011年,DHHB开始研究如何通过平台解决故障处理,提出“故障定位系统”概念,把站内外的设备信息接入到平台,通过系统化的管理和DHHB“六种方法,三种技术“提高故障处理能力,并在部分“典型区域”开始使用;




“专注”邂逅“政策”----十年磨一剑

期间,DHHB“配网故障定位系统在部分“典型区域”和煤炭、冶金等领域的制造业用户故障处理开始发挥作用,但由于电网的管理要求以及当年通讯技术的限制,“故障定位系统”的理念始终无法在业内成规模应用。

2022年,国网发布的《 配电自动化实用化提升工作方案》提出“微服务”、“微应用”等方向,这让DHHB这样的“专精特新”企业,可以在自己专注和擅长的领域有了更多的发挥空间。

DHHB快速响应,推出接地故障算法服务器,在东北、华北等地的部分电网配电自动化主站嵌入该微服务,并取得了不错的效果。

02接地故障算法服务器部署方式及功能

1、单独部署在生产控制大区(I区)

2、跨区部署,生产控制大区(I区)部署数据采集服务器,信息管理大区(IV区)部署算法服务器,数据采集服务器与算法服务器之间通过网络安全隔离装置实现跨区的信息交互。

☑ 拓扑文件解析

☑ 录波文件分析

☑ 接地事件归集

☑ 接地故障定位

☑ 短路故障定位

☑ 断线故障定位

☑ 停电定位

☑ 雷击事件定位

☑ 结果推送

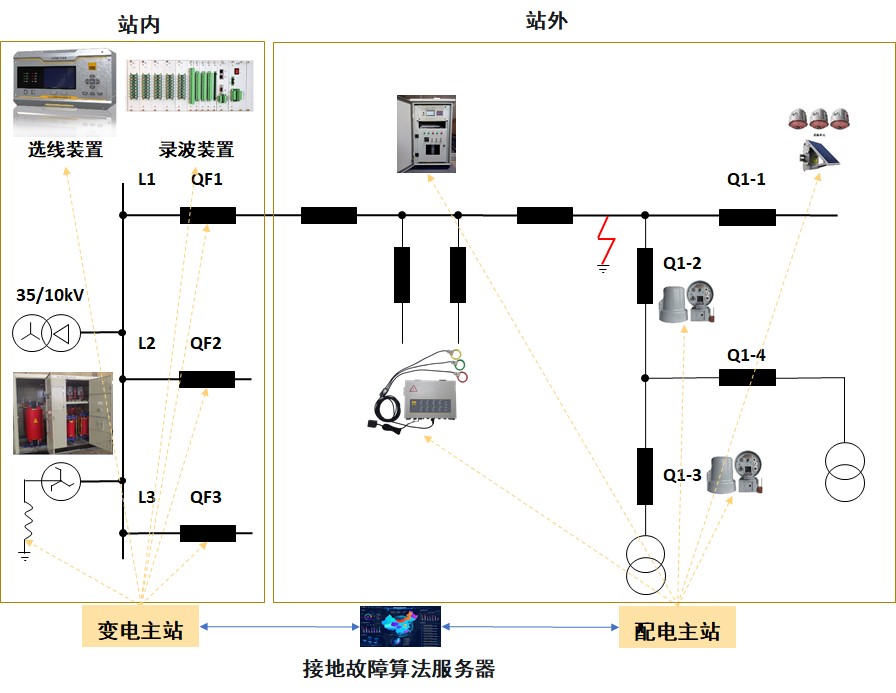

03 接地故障算法服务器解决方案


(方案一)信息间接传输模式




(方案二)信息直接传输模式



接入信息

  • ☑ 故障录波器录波信息;

  • ☑ 小电流接地选线装置录波信息

  • ☑ DTU录波信息;

  • ☑ FTU录波信息;

  • ☑ 故障指示器录波信息



应用范围
